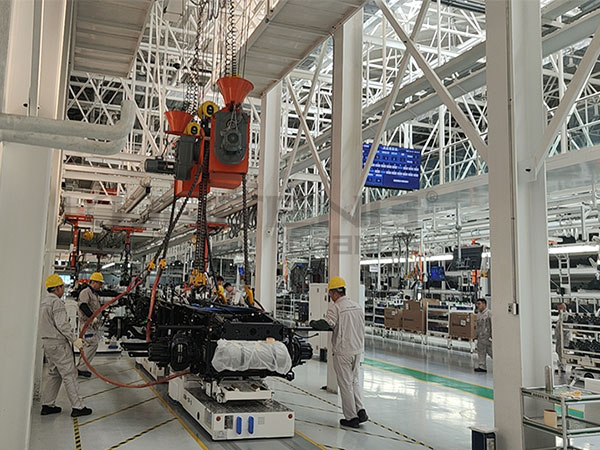

重型载重汽车悬挂式车架翻转机技术革新

在现代化汽车制造体系中，总装生产线的高效运作直接关系到企业的生产能力和市场竞争力。重型载重汽车作为商用车辆的重要类别，其装配工艺尤为复杂，其中车架翻转工序更是整个装配流程中的关键环节。传统的人工翻转方式不仅效率低下，还存在严重的安全隐患，已无法满足现代汽车制造业对精度、效率和安全性日益提升的要求。

本文将全面剖析悬挂式车架翻转机的设计原理、技术特点及其为重型载重汽车装配工艺带来的革命性变革，并从实际应用角度展示该设备如何通过优化工艺流程显著提升装配质量和生产效率。

一、核心技术创新

结构设计

采用高强度合金钢框架（HW250型钢），经有限元优化后最大变形<3mm

承载能力达6吨（安全系数1.2），适配5吨级车架总成翻转

驱动系统

伺服电机+行星减速机方案替代传统液压驱动

翻转精度±0.5°，过载自动保护（>110%额定负载切断动力）

连续作业10000次故障率<0.5%

智能控制

双点同步提升系统确保重心稳定

人机界面符合认知工程学，异常状态分级报警

二、工艺效益提升

装配效率

翻转时间从3分钟缩短至90秒

车架主线装配时间由145分钟降至92分钟

质量改进

关键尺寸合格率从95.1%提升至99.3%

年减少三包索赔超600万元

三、未来发展方向

智能化：5G远程监控+数字孪生预测性维护

绿色化：永磁电机降耗30%，光伏供电系统年减碳12吨

标准化：《汽车制造用翻转机技术条件》行业标准即将实施

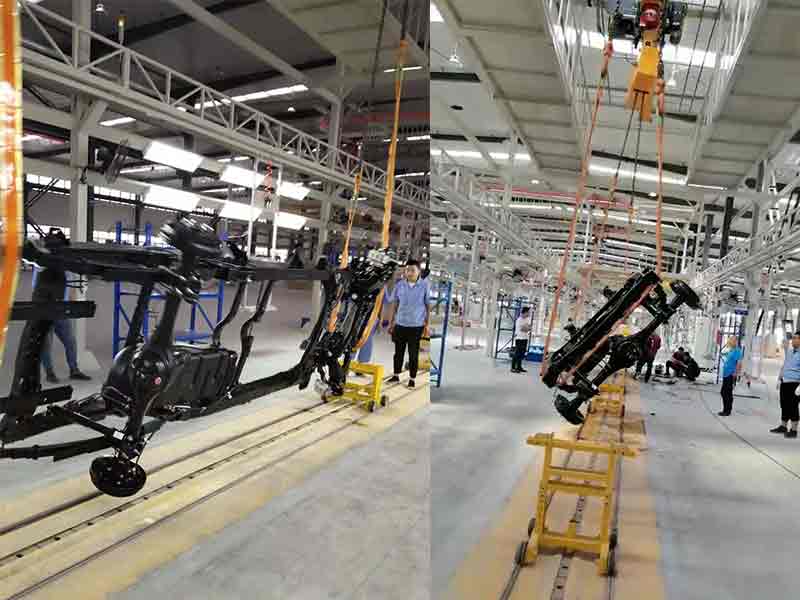

车架翻转机的标准化与模块化将成为行业发展的重要趋势。车架翻转机在重型载重汽车总装线上承担着极为关键的角色，它需要在装配过程中将数吨重的车架及其连接总成（包括板簧悬挂、前后桥、传动轴等）精准翻转180°，使原本反装的车架变为正放状态，以便进行后续装配工序。这一过程对设备的机械结构、动力系统和控制精度都提出了极高要求。设计团队必须综合考虑设备在高频次使用下的动载荷承受能力、传动系统可靠性以及吊装装置稳定性等多重因素，才能确保翻转机在严苛的生产环境中长期稳定运行。
